小型发电机组电启动的原理

文章出处:上海东明人气:-发表时间:2016-11-15 09:28【

  当电钥匙(电锁)JK拨向“右”位并按下启动按钮KC时,启动电机D的电磁铁线圈接通,电磁开关吸合,蓄电池B1的正极通过启动电机D的定子和转子绕组与蓄电池B2

负极构成回路。在电磁开关吸合时,启动电机的齿轮即被推出与发动机启动齿圈啮合,带动

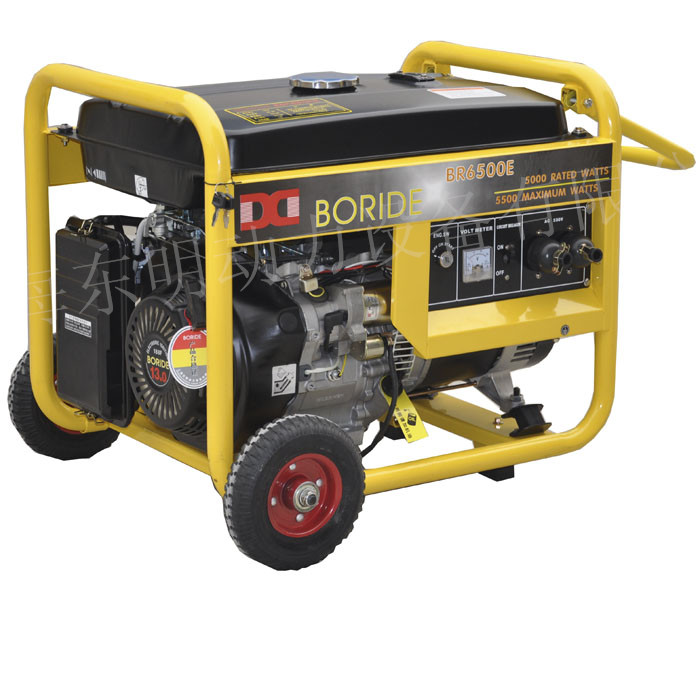

BR6500E_.jpg曲轴旋转而使发动机启动。小型发电机组启动后,应立即将电钥匙拨向“左”位,切断启动控制回路的电源,与此同时,硅整流发电机L的正极通过电流表A,一路通过电钥匙JK和硅整流发电机的调节器P,经硅整流发电机L的磁场回到硅整流发电机L的负极;另一路经蓄电池B1的正极,再通过蓄电池B2和启动电机的负极,回到硅整流发电机L的负极,构成充电回路。当小型发电机达到1000r/min以上时,硅整流发电机L与调节器P配合工作开始向蓄电池B1和B2充电,并由电流表A显示出充电电流的大小。小型发电机组停机后,由于硅整流发电机调节器内无截流装置,应将电路钥匙拨到中间位置,这样能切断蓄电池与硅整流发电机励磁绕组的回路,防止蓄电池的电流倒流到硅整流发电机的励磁绕组。
