小型发电机三相桥式全控整流电路原理

文章出处:上海东明人气:-发表时间:2016-11-03 14:59【

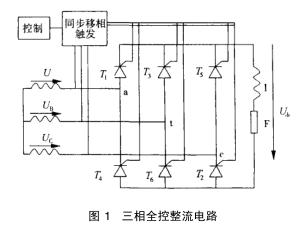

图片1.jpg图1为小型发电机三相桥式全控整流电路的原理图,将三相交流电引入上图中的abc三点, 阴极连接在一起的3个晶闸管 (T1T3T5) 为共阴极组, 阳极连接在一起的3个晶闸管 (T2T4T6) 为共阳极组。共阴极组的3个晶闸管中, 阳极所接交流电压值大的一个导通, 共阳极组的3个晶闸管中, 阴极所接交流电压值低的导通, 任意时刻共阳极组和共阴极组中各有1个晶闸管处于导通状态。小型发电机6个晶闸管的脉冲按T1T2T3 T4T5T6的顺序, 相位依次相差60b( 电角度, 下同) ,共阴极组T1T3T5的脉冲依次差120b, 共阳极组T2T4T6也依次差120b。通过这2个晶闸管的导通, 相连接的两相电压差就加在了负载的两端。
