小型发电机的断电器(一)

文章出处:上海东明人气:-发表时间:2017-02-06 10:56【

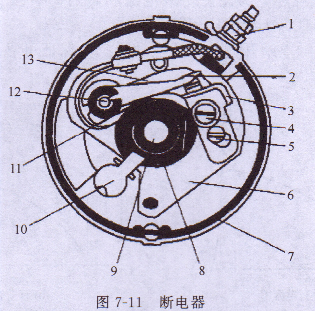

如图7-11所示,小型发电机断电器是由固定在托板上的固定触点和固定在触点臂上的活动触点组成。托板的一端有一轴孔,套在销钉上。另一端有一槽,槽内拧入偏心调整螺钉。转动偏心调整螺钉,可使托板及固定触点绕销钉摆动,从而改变固定触点与活动触点的距离。调整后,用固定螺钉将托板与触点固定在固定盘上,活动触点臂的中部有一夹布胶木的顶块。片簧将活动触点臂上的顶块压向凸轮,并力图使两触点接触。

小型发电机的凸轮旋转且其棱边离开活动触点臂上的顶块时,活动触点在片簧的作用下,与固定触点闭合,初级绕组的电流流过并储存电能。当凸轮的棱边顶起活动触点臂上的顶块时,活动触点与固定触点分开,初级电流切断,次级绕组感应出高电动势。

小型发电机的断电器凸轮的凸轮棱边数等于汽缸数。四冲程小型发电机凸轮转速为曲轴转速的1/2,以实现机组曲轴每转两圈,各汽缸按工作顺序点火一次。连在分电器轴上的断电器凸轮由配气凸轮轴上的螺旋齿轮通过分电器轴上的螺旋齿轮驱动。

小型发电机断电器
