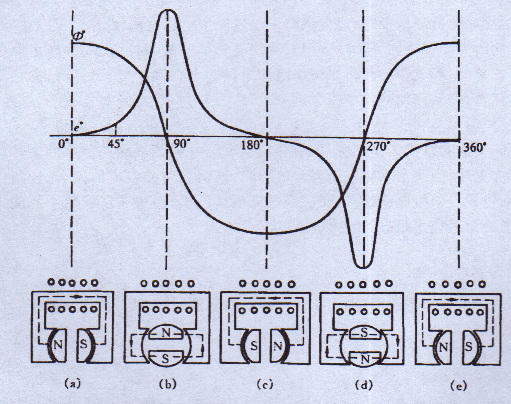

汽油发电机内磁极由0⁰→ 90⁰回转时，磁极逐渐转离极掌，通过高压线圈的磁力线随磁极转角的增大而减小，初、次级绕组内开始产生感应电动势。磁力线开始变化量小，过45⁰以后，变化量增大，到90⁰时，磁力线全部由极掌构成回路，通过高压线圈的磁力线减少到0，此时磁力线的变化量大，初、次级绕组产生的感应电动势大，如图4-5(b)所示。

     汽油发电机内磁极由90⁰→180⁰回转时，磁极又逐渐转入极掌，通过高压线圈的磁力线反向增加，但磁力线的变化量逐渐减小，因而初、次级绕组产生的感应电势减小。到180⁰位置时，通过高压线圈的磁力线又多，变化量小，初、次级绕组产生的感应电势也降为0，如图4-5(c)所示。

     汽油发电机内磁极由180⁰→270⁰回转时，通过高压线圈的磁力线又逐渐减少，变化量逐渐增大，只是方向与0⁰→90⁰时，所以初、次级绕组产生的感应电势是反方向的增加，到270⁰时，初、次级绕组感应电势反方向达到大值，如图4-5(d)所示。
