汽油发电机空气流量计的工作原理(三)

文章出处:上海东明人气:-发表时间:2016-11-19 09:13【

  汽油发电机④卡门漩涡空气流量计  在汽油发电机进气通道中设置有一个锥形或三角形的漩涡发生器,当空气通过时,漩涡发生器的后面产生两列不对称却十分规则的漩涡,此漩涡被称之为卡门漩涡。单位时间内流过漩涡发生器下游某点处漩涡的数量与空气流速成正比。通过测量单位时间内流过的漩涡数量便可以计算出空气的流速和流量。

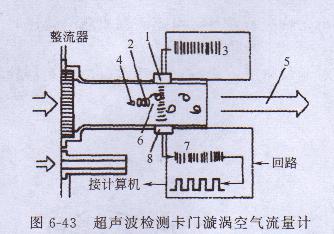

    测量漩涡数量的方法有两种。一种是超声波测量法,如图6-43所示,即通过向漩涡的垂直方向发射超声波,接收器接收到频率随气流漩涡而变化的超声波,经滤波、整形

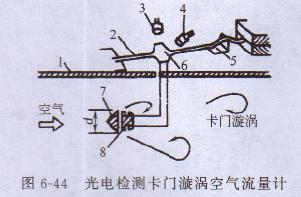

后形成与漩涡数量对应的矩形脉冲信号。另一种是光学测量法,如图6-44所示。用导压孔将漩涡发生器的压力振动引向用薄金属片制成的反光镜表面,使反光镜产生振动。反

光镜将发光管投射的光反射给光电管,反光镜产生振动时,光电管便产生与漩涡频率相对应的电信号。发电机

 汽油发电机卡门漩涡空气流量计信号反应灵敏,测量精度较高。
